USB CABLE CHECKER2とは
「USB CABLE CHECKER 2」は、USBケーブルや変換アダプタの性能を確認できるデバイスだ。
microBやTypeC規格のUSBケーブルの抵抗値や対応規格など、普段確認できない情報を検証できる。具体的には、USB 2.0から3.2まで、Mini-BからType-Cまで、幅広く対応し、様々な情報を取得できる。また、OLEDディスプレイやLEDを使って、USBケーブルの各種情報を表示する。これにより、抵抗値の少ない優れたケーブルの選別やデータ転送の可否、OTG/ホスト機能の確認やUSBPDの対応有無など、様々な用途に使える。
Amazon | BitTradeOne ADUSBCIM USB CABLE CHECKER 2 | Bit Trade One | USBケーブル 通販
公式マニュアルも丁寧にGitHubのサイトで見れるがちょっと専門的すぎて分かりづらい。
bit-trade-one/ADUSBCIM-USBCableChecker2: ADUSBCIM
そこでケーブルごとに確認すべき点をメモ
TypeA - MicroUSBケーブルの場合

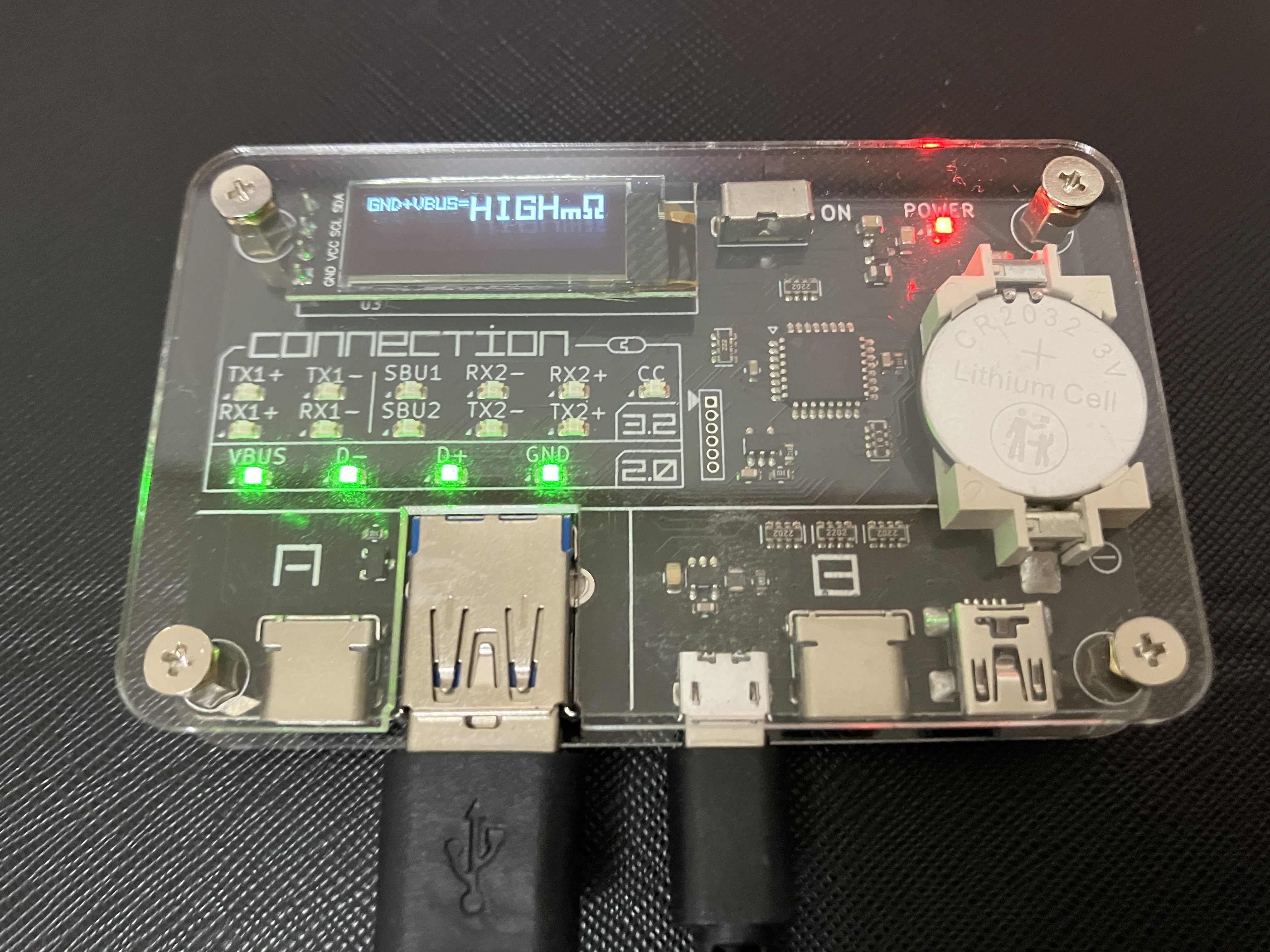

- LEDの「2.0」内にある「D-」「D+」が点灯しているかどうか
- 「VBUS」、「GND」だけしか点灯せず、「D-」、「D+」が消灯していれば、充電専用(データ通信には非対応)
例えば以下のような場合はデータ通信非対応なのでPCに接続してもファイル転送機能は使えない。
TypeA - TypeCケーブルの場合
- 「UP56K/SOURCE 0.5A」 と表示されているかどうか
- TypeA - TypeCケーブルの場合56kΩの抵抗を内蔵することが必須
- ディスプレイに「UP56K/SOURCE 0.5A」と表示されれば、56kΩの抵抗がちゃんと入ってる
- 「UP10K/SOURCE 3.0A」、「UP22K/SOURCE 1.5A」だけはNG
TypeC - TypeCケーブルの場合
転送速度
- TX1とTX2 RX1とRX2が点灯すれば3.0以上の高速通信
- USB3.0のLEDがなんにも点灯せず「D+」「D-」のみ点灯さればUSB 2.0速度の通信、つまり遅い
- TはTransit(送信)、RはReceive(受信)を意味する
- TX1はRX1と、TX2はRX2とペア
- 上下反転して接続できるため、行儀が悪い端子だった場合接続の向きによってはTX1/RX1のペアがTX2/RX2のペアになることもある
USB 3.0規格に対応しているケーブルの場合
USB 2.0規格にしか対応していないケーブルの場合
eMarkerの有無
- USB 3.1以上のTypeC-TypeCケーブルの場合はディスプレイに「CC:DOWN1K/E-MARKED」必須
- USB 3.1以上のTypeC-TypeCケーブルにはeMarkerと呼ばれるチップが必須
- TypeCケーブルでも3.0だったりUSB2.0の場合は必須ではないので表示されてなくても問題ない
<画像準備中>
CCランプの点灯
- CCが点灯していないとPD規格非対応
- 昨今のケーブルでは要らない子なので破棄した方がいい
共通
抵抗値
- 大きければ大きいほど充電効率が悪いケーブルなので小さい方が良い
この画像の場合だと抵抗は125mΩ
高すぎるとHIGH表示になる。1000mΩ超えてたら破棄した方がいい
Weird cable(奇妙なケーブル)モード
公式ドキュメントいわく
ケーブル、プラグに複数のCCプルアップまたはプルダウン抵抗を発見した場合、ディスプレイの表示は通常とは異なる表示モードに入ります。
この表示モードでは抵抗値は小さく表示されシェルやシールドの状態は表示されなくなり、
１本だけだがあった 当然即捨てた
使ってはいけない危険なケーブルの判断基準一覧 まとめ
TypeA - MicroUSBケーブル
- LEDの「2.0」内にある「D-」「D+」が点灯しているかどうかを確認します。「VBUS」、「GND」だけしか点灯せず、「D-」、「D+」が消灯していれば、充電専用(データ通信には非対応)です。
TypeA - TypeCケーブル
- 「UP56K/SOURCE 0.5A」と表示されているかどうかを確認します。TypeA - TypeCケーブルの場合56kΩの抵抗を内蔵することが必須です。「UP10K/SOURCE 3.0A」、「UP22K/SOURCE 1.5A」だけはNGです。
TypeC - TypeCケーブル
- 転送速度: TX1とTX2 RX1とRX2が点灯すれば3.0以上の高速通信です。USB3.0のLEDがなんにも点灯せず「D+」「D-」のみ点灯さればUSB 2.0速度の通信、つまり遅いです。
- eMarkerの有無: USB 3.1以上のTypeC-TypeCケーブルの場合はディスプレイに「CC:DOWN1K/E-MARKED」が必須です。
- CCランプの点灯: CCが点灯していないとPD規格非対応です。
共通
- 抵抗値: 大きければ大きいほど充電効率が悪いケーブルなので小さい方が良いです。1000mΩ超えてたら破棄した方がいいです。
- Weird cable(奇妙なケーブル)モード: ケーブル、プラグに複数のCCプルアップまたはプルダウン抵抗を発見した場合、ディスプレイの表示は通常とは異なる表示モードに入ります。
